リモートI/O制御システム

SIMATIC ET200シリーズ

SIMATIC ET 200は制御盤内に設置することも、制御盤を使用せず機械に直接取り付けることもでき、防爆エリアでの使用も可能な、分散型オートメーション向けの多機能、モジュール式、かつ用途に合わせて的確に拡張可能なシステムです。すべての製品をPROFIBUSまたはPROFINET経由でオートメーションシステムに統合できます。

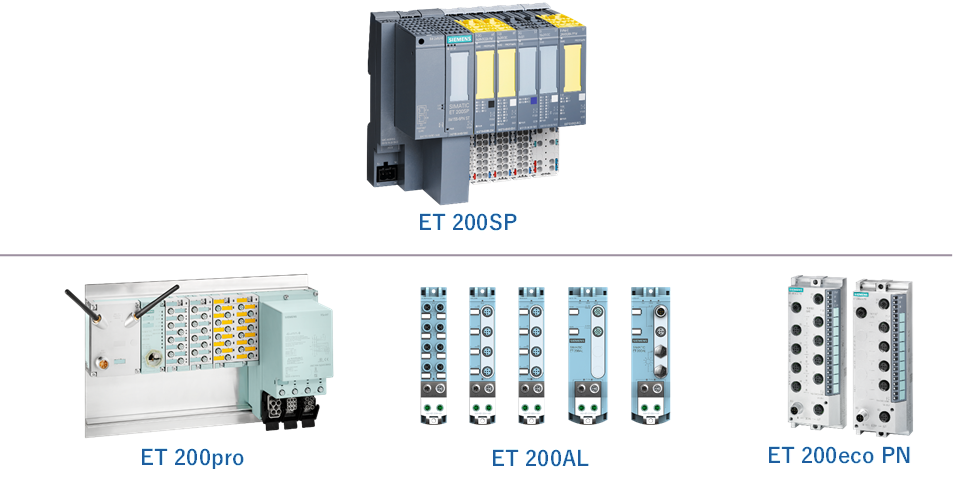

SIMATIC ET200 オーダーメイドの分散型オートメーションシステム

制御盤内での使用向けSIMATIC ET200I/Oシステム

ET 200SP 最大32点単位でI/O増設可能な高速なリアクション時間を実現
・コンパクトで高性能、さらに使いやすさを追求したリモートI/O
・プッシュイン端子代で工具レス配線
ET 200MP 最大32点単位でI/O増設可能な高速なリアクション時間を実現
・多点、多機能モジュールをラインナップ
・SIMATIC S7-1500と同じサイズ
・プッシュイン端子台、ネジ端子台の選択可能

ET 200iSP 危険区域向け本質安全防爆対応のリモートI/O
・高強度の本質安全設計、リダンダント構成、ホットスワップ対応
・ゾーン1/21までの防爆エリアでの使用が可能、センサおよびアクチュエータはゾーン0/20まで対応

制御盤を使用しないSIMATIC ET200システム

ET 200pro 保護等級IP65/67対応のデジタルブロックI/O。フェールセーフタイプも用意。
・ホットスワップおよび固定配線による高いプラント稼動率を実現
・各種モジュールによる多機能性(CPU、モータスターター、インバータを通じての簡単な入出力からMOBYシステムまで
ET 200AL 保護等級IP65/67対応でコンパクト且つ取り付け自由度の高いリモートI/O。
・コンパクトかつ軽量なデジタルブロックI/O
・限られたスペース可動部への取り付けに適したデザイン
・デジタルIO、アナログIOなどをラインナップ

ET 200eco PN 保護等級IP65/67対応でコンパクト且つ堅牢なリモートI/O。
・最大16点のデジタルモジュールをはじめとして、アナログ、IO-Linkマスタ、負荷電源用の分配器など豊富にラインナップ
・フレキシブルなバス接続(ライン型、スター型)

SIMATIC ET 200SP-コンパクトな制御盤向けの強力なI/Oシステム

革新的なI/OシステムであるSIMATIC ET 200SPは、コンパクトなデザインと優れたパフォーマンスを実現した、非常に使い勝手のよい製品です。
シーメンスは、世界中のすべての部門のユーザーとの定期的な意見交換に基づいて、より実用的でユーザーフレンドリーなSIMATIC ET 200SPを設計することができました。

使いやすさ 稼働中に、モジュールと端子台の両方が交換可能です。BasaUnit付のI/Oモジュールの機械的コーディングにより、組み立て時のモジュールの入れ間違いを防止します。
・BusAdapterを介したPROFINET接続テクノロジを自由に選択できます。
・プッシュインテクノロジの採用により、配線に工具は必要ありません。
・スプリングNC接点と関連する導体開口部の新しい配置により、配線のしやすさが向上しています
・色付きラベル、参照ラベリングプレート、およびラベリングストリップにより、きわめて明確な配置を実現しています。
・チャンネル固有の診断機能
優れたパフォーマンス ET 200SPでは、安全関連の通信も実行できます。DIおよびDO用の安全モジュールは、標準モジュールと同等のサイズです。機能安全はEN 61508認証済みです。
・PROFINETによる高速通信
・システムの稼動時に、モジュールと端子台が交換可能(｢ホットスワップ｣)
・導体から端子台、バックプレーンバス、PROFINETケーブルに至るまでの統一されたシールドコンセプト
・システム統合のPROFIenergyによる高いエネルギー効率
・AS-Interface
・ソフトウェアによるConfiguration control

コンパクトなデザイン SIMATIC ET 200SPを使用することにより、制御盤のスペースを最適に使用できます。システムは、同等の分散型周辺機器より約50 %幅が狭くなっていますが、高さは約115 mmであり、シングルライン接続で16チャンネル用のスペースを提供しています（AUX端子なし）。3線接続の場合、8チャンネルに対して高さは140 mmです。
・ステーションを64モジュールまで拡張可能
・制御盤のスペースを節約
・コンパクトなサイズは80mm標準制御ボックスに最適
汎用的通信 サポートされている通信パスの範囲は、インターフェースモジュール/バスアダプターまたは通信モジュール経由のどの場合でも十分に優れています。
・アイソクロナスバックプレーンバスを標準としたPROFINETによる高速通信
・代替として実績のあるフィールドバス標準のPROFIBUSを用意
・AS-Interfaceにより、最下位フィールドレベルのセンサーとアクチュエーターをSIMATIC ET 200SPに対して簡単かつ即座に連結および接続可能
・IO-Linkにより、コスト効率の高いポイントツーポイント接続を介した、スイッチングデバイス、センサー、またはRFIDデバイスの制御レベルへの統一された接続を実現

SIMATIC ET200

リモートI/O

リモートI/O	ET200MP	ET200SP	ET200iSP	ET200AL	ET200eco PN	ET200pro
保護等級	IP20	IP20	IP30	IP65/67	IP65/67	IP65/67
構造タイプ	モジュール式	ビットモジュール式、拡張可能ブロック	モジュール式	モジュール式	ブロック	モジュール式
取り付け方法	取り付け用レール	DIN レール	取り付け用レール	直接取り付け	直接取り付け	取り付け用レール
センサ/アクチュエータ用接続システム	スプリング式ネジ止め式電線組み ³⁾	多芯接続スプリング式	多芯接続スプリング式ネジ止め式	M8 / M12	M12	M12
防爆エリアでの使用	ゾーン 2、22	ゾーン 2、22	ゾーン 1、22	–	–	–
温度レンジ	0 ～ +60℃ ¹⁾	0 ～ +60℃ ¹⁾	-20 ～ +70℃	-25 ～ +55℃	-25 ～ +60℃	-25 ～ +55℃ （0 ～ +55℃ ¹⁾ ）
耐振動性 ( 連続 )	2 g	1g / 5g²⁾	1g	5g	20g	5g ( モジュール依存 )
固定配線	●	●	●			●
ホットスワップ	●	●	●			●
アイソクロノスモード (高速制御等)	●	●	●
診断 (モジュール依存)	チャンネルごと	チャンネルごと	チャンネルごと		チャンネルごと	チャンネルごと
通信モジュール	PROFINET PROFIBUS	PROFINET PROFIBUS	PROFIBUS	PROFINET PROFIBUS ET 200SP	PROFINET	PROFINET PROFIBUS EtherNet/IP
デジタルチャンネル	●	●	●	● ²⁾	● ²⁾	●
アナログチャンネル (HART を含む )	●	● ●	● ●	●	●	●
安全機能 PROFIsafe	●	●				●
PROFIenergy		●		●		●
CPU 機能 / i-Device		● / ●				●
Shared Device	●	●				●
MRP	●	●			●	●
Fast Start-Up	●	●			●	●
オプションハンドリング	●	●				●
その他		CPU NAMUR HART IO-Link AS-I safety モータスターター空気圧インターフェース	NAMUR HART 空気圧インターフェース	IO-Link	IO-Link	CPU IO-Link モータスターター空気圧インターフェース RFID

●：有/可

ET200MP/ET200SP/ET200iSP：
1) 拡張温度レンジの-25～+60/70℃および腐食性大気/結露用のSIPLUSコンポーネントも準備しています。
2) 通信モジュールがPROFINET FastConnectタイプの場合です。
3) ET 200MP端子台に電線配線を済ませたTOP CONNECTも取り揃えています。
ET200AL/ET200eco PN/ET200pro：
1)カッコ内：インバータの温度レンジ
2)パラメータ設定も可能
